4구간택기 배선 및 결선법 완벽 정리: 2026년 전기 실무 가이드

전기 공사나 산업 현장에서 '4구간택기'라는 용어를 들으면 덜컥 겁부터 먹는 분들이 계십니다.

도면 기호는 복잡해 보이고, 단자는 너무 많아 보여서 당황스럽거든요.

하지만 원리만 알면 사실 가장 기초적인 스위치 구조 중 하나일 뿐입니다.

4구간택기는 쉽게 말해 하나의 스위치 핸들을 돌려서 4가지의 다른 회로 상태를 만들어내는 부품을 말해요.

보통 전압계(VS)나 전류계(AS) 전환 스위치로 가장 많이 쓰이고, 제어 회로의 모드 변경(수동/자동/정지/테스트)용으로도 필수적이죠.

오늘 이 글에서는 2026년 현재 현장에서 가장 많이 쓰이는 캠 스위치(Cam Switch) 타입을 기준으로, 4구간택기의 접점 구성 원리부터 실전 결선 방법까지 확실하게 알려드리겠습니다.

특히 초보 전기 기술자들이 가장 많이 실수하는 공통선(Common) 잡는 법을 집중적으로 다룰 테니 끝까지 집중해 주세요.

4구간택기 구조와 작동 원리 이해하기

4구간택기를 다루려면 먼저 '캠(Cam)'의 원리를 이해해야 합니다.

우리가 손잡이를 돌릴 때마다 내부의 플라스틱 캠이 회전하면서 물리적으로 접점을 밀어주거나 떨어뜨리는 방식이거든요.

보통 0(정지), 1, 2, 3 또는 OFF, R, S, T 처럼 4단계로 구분됩니다.

가장 중요한 건 각 위치마다 어떤 접점이 붙는지 확인하는 것입니다.

이걸 확인하려면 제품 측면이나 데이터시트에 있는 '접점 구성표(Contact Diagram)'를 볼 줄 알아야 하죠.

접점 구성표는 X표시나 검은 점으로 도통 상태를 나타냅니다.

예를 들어 핸들이 '1' 위치에 있을 때 1번과 2번 단자가 연결된다면 그 칸에 X표시가 되어 있는 식이에요.

이 표를 보지 않고 감으로 연결하면 단락 사고(Short Circuit)가 날 수 있으니 절대 주의해야 합니다.

요즘 나오는 제품들은 투명 커버로 되어 있어 내부 접점의 움직임이 눈으로 보이는 경우도 많아요.



표를 보시면 알겠지만, 단순 스위치와는 활용 범위 자체가 다릅니다.

특히 산업용 분전반에서는 없어서는 안 될 핵심 부품인 셈이죠.

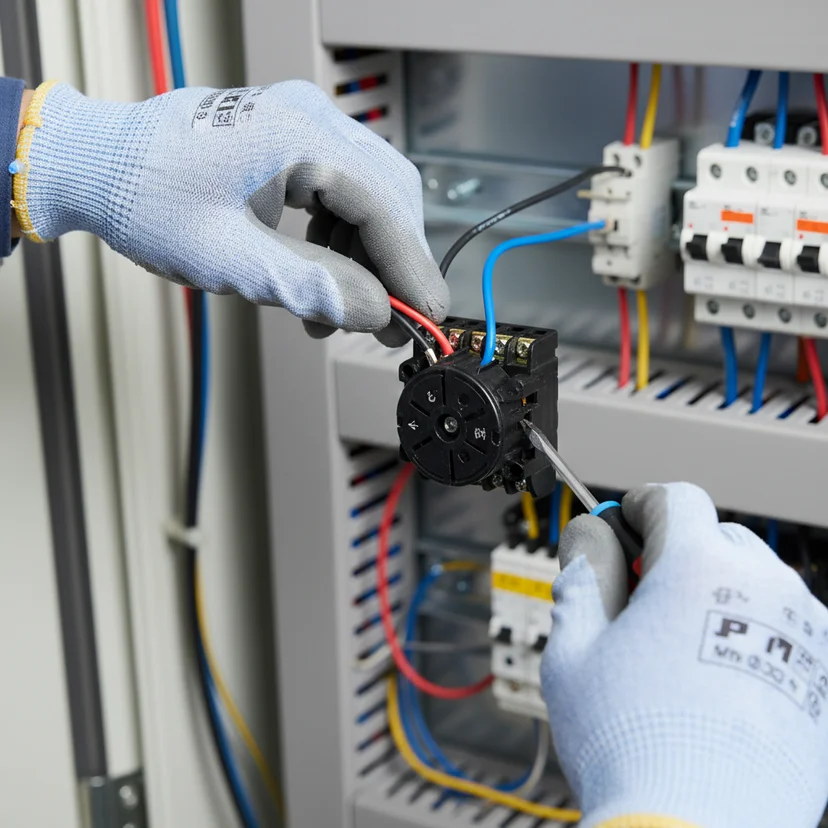

실전 결선: 공통선(Common) 잡는 법

이제 실제로 전선을 연결해 볼까요?

4구간택기 결선의 핵심은 바로 공통선(Common)을 어떻게 잡느냐에 달려 있습니다.

보통 입력 전원은 하나인데, 출력으로 나가는 길이 4갈래인 경우가 많잖아요.

이때 입력 측 단자들을 점퍼(Jumper) 선으로 묶어주는 작업이 필요해요.

예를 들어 1, 3, 5, 7번 홀수 단자가 입력 측이라고 가정해 봅시다.

전원선 하나를 1번에 꽂고, 1번에서 3번, 3번에서 5번, 5번에서 7번으로 짧은 전선을 연결해 전원을 공유시키는 겁니다.

이게 바로 '콤몽(Common) 잡는다'라고 표현하는 작업이죠.

반대편 짝수 단자(2, 4, 6, 8)는 각각의 부하(램프나 마그네트 등)로 연결하면 됩니다.

이렇게 하면 스위치를 돌릴 때마다 전원이 1-2, 3-4, 5-6, 7-8 순서대로 연결되면서 원하는 동작을 하게 되거든요.

하지만 주의할 점은 접점 구성표에 따라 공통 잡는 위치가 달라질 수 있다는 사실입니다.

무조건 홀수가 입력이라고 단정 지으면 안 됩니다.

반드시 테스터기(멀티미터)의 통전 모드로 스위치를 돌려가며 단자 간 연결 상태를 직접 찍어보세요.

제조사마다 단자 번호 배열이 좌우, 상하로 다를 수 있기 때문이죠.

이 과정을 생략하고 결선했다가 제어판 전체를 다시 뜯는 경우를 수도 없이 봤습니다.

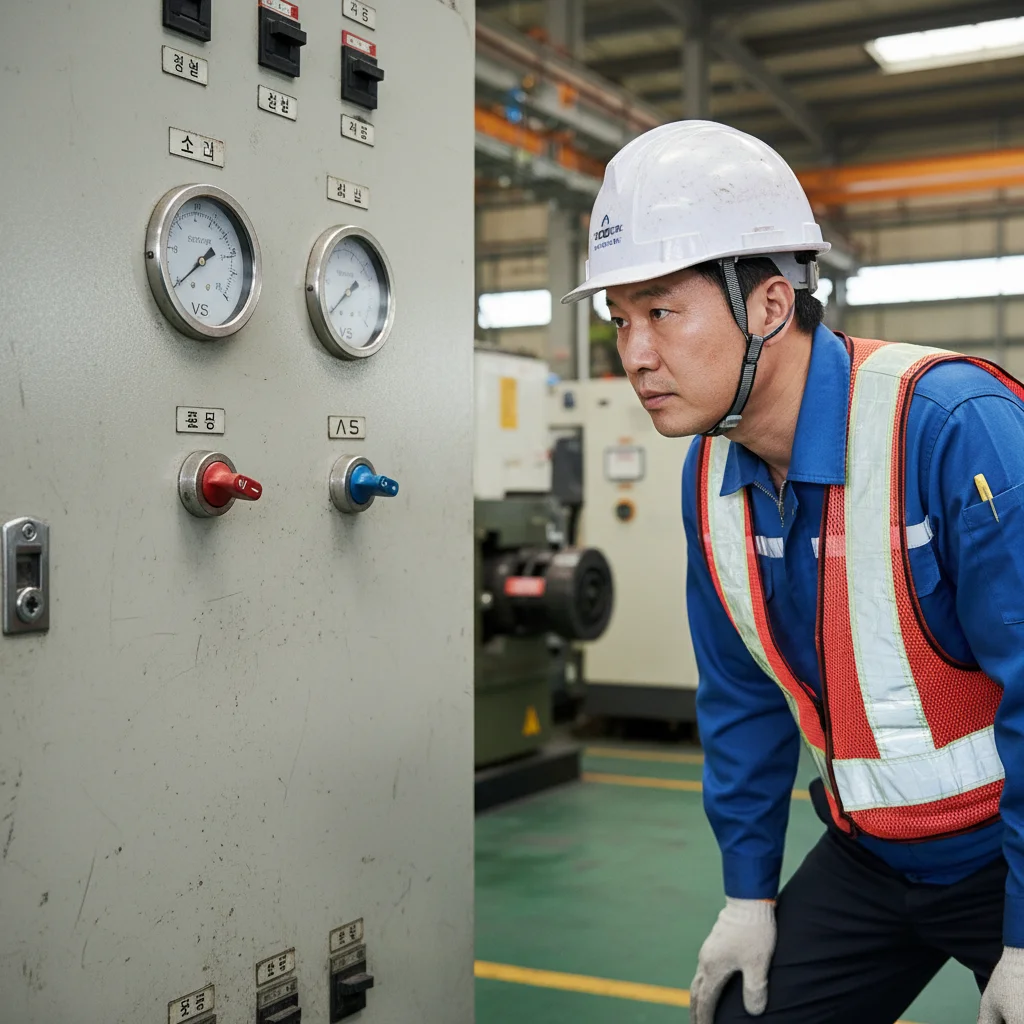

전압계용 전환 스위치(VS)와 전류계용(AS)의 차이

4구간택기가 가장 많이 쓰이는 곳이 바로 배전반의 VS(Voltmeter Switch)와 AS(Ammeter Switch)입니다.

이 둘은 겉모양은 비슷하지만 내부 접점 동작은 완전히 다릅니다.

VS는 OFF-RN-SN-TN 또는 OFF-RS-ST-TR 순서로 각 상의 전압을 체크합니다.

반면 AS는 전류계(CT)와 연결되어 각 상의 부하 전류를 확인하는 용도죠.

여기서 AS 결선 시 치명적인 실수가 많이 발생합니다.

전류계용 스위치는 회로가 끊어지면(Open) CT 2차측에 고전압이 유기되어 CT가 소손되거나 감전 사고가 발생할 수 있습니다.

그래서 AS는 전환되는 순간에도 회로가 끊어지지 않도록 '오버랩 접점(Overlap Contact)' 구조를 사용합니다.

즉, 1번에서 2번으로 넘어갈 때 1번이 떨어지기 전에 2번이 먼저 붙는 방식인 거죠.

일반 4구간택기를 AS 용도로 쓰면 절대 안 되는 이유가 바로 이겁니다.

제품 주문하실 때 반드시 '전류계용(AS)'인지 확인하셔야 해요.

단순히 4단 스위치라고 아무거나 갖다 쓰면 큰일 납니다.

가격 차이는 얼마 안 나지만, 안전상의 차이는 어마어마하거든요.

2026년 기준으로는 디지털 복합 계전기가 많이 보급되어 아날로그 캠 스위치 사용이 줄었지만, 여전히 유지보수 현장에서는 필수 지식입니다.

자주 묻는 질문 (FAQ)

Q1. 4구간택기 접점이 불량인지 어떻게 확인하나요?

가장 확실한 방법은 전원을 끈 상태(Dead Line)에서 멀티미터의 저항(옴) 모드를 사용하는 것입니다.스위치를 해당 위치에 놓고 입출력 단자를 찍었을 때 저항값이 '0'에 가까워야 정상입니다.

만약 수십 옴 이상 나오거나 값이 흔들린다면 접점 산화나 마모가 진행된 상태니 교체해야 합니다. 더 많은 정보 자세히 보기

Q2. 공통선(Common) 점퍼는 어떤 전선을 써야 하나요?

반드시 주 회로와 동일한 굵기 또는 허용 전류 이상의 전선을 사용해야 합니다.제어용이라면 보통 1.

5sq나 2.5sq HIV 전선을 많이 씁니다.

너무 얇은 선을 쓰면 접촉 저항으로 열이 발생해 화재의 원인이 될 수 있습니다.또한 터미널 압착을 단단히 해서 풀리지 않게 하는 것이 무엇보다 중요합니다. 더 많은 정보 자세히 보기

안전한 작업을 위한 마무리

4구간택기는 단순해 보이지만 전기의 흐름을 바꾸는 중요한 관문 역할을 합니다.

결선 실수는 곧 장비의 오동작이나 사고로 이어질 수 있다는 점을 항상 명심해야 하죠.

오늘 설명해 드린 접점 구성표 확인, 공통선 잡기, 그리고 용도에 맞는 스위치 선정만 기억하셔도 현장 실무에서 큰 어려움은 없을 겁니다.

특히 AS 스위치 교체할 때는 CT 2차측 단락(Short) 시키는 안전 조치 잊지 마시고요.

작은 부품 하나를 완벽하게 이해하고 다룰 줄 아는 것이 진짜 전문가의 실력입니다.

항상 안전을 최우선으로 생각하며 작업하시길 바랍니다.
