KM-50A 전동 구동기 설치 전 필독! 2026년형 배선도와 고장 해결법 완벽 가이드
KM-50A 전동 구동기 고장 증상부터 2026년 최신 배선 연결법, 자가 교체 꿀팁까지! 전문가가 알려주는 2선식 3선식 구분법과 주의사항을 지금 바로 확인하세요.
Feb 19, 2026
혹시 난방이 제대로 안 되거나 구동기 소음 때문에 'KM-50A' 모델을 검색하셨나요?
잘 찾아오셨습니다, 이 모델은 국내 지역난방 아파트에서 가장 흔하게 볼 수 있는 대륭(Daeryung) 밸브의 핵심 부품이거든요.
단순히 교체만 하면 된다고 생각하시겠지만, 2선식과 3선식 배선 차이를 모르면 아예 작동하지 않거나 온도조절기까지 고장 날 수 있습니다.
오늘은 현장 경험 10년을 담아 KM-50A의 정확한 스펙부터 배선 연결법, 고질적인 고장 증상 해결까지 속 시원하게 알려드릴게요.
KM-50A 구동기 설치 모습
이 모델은 주로 지역난방이나 개별난방 분배기에 설치되어 난방수의 흐름을 열고 닫는 역할을 합니다.
쉽게 말해 보일러가 아무리 돌아가도 이 녀석이 문을 안 열어주면 방이 냉골인 셈이죠.
현장에서 가장 많이 묻는 게 "다른 모델이랑 호환되나요?"라는 질문입니다.
결론부터 말씀드리면, KM-50A는 왁스형 구동기와 달리 모터 방식이라 반응 속도가 빠르고 힘이 좋습니다.
아래 스펙을 먼저 확인해 보세요, 내 집에 설치된 것과 동일한지 봐야 하니까요.
보통 15A(15mm) 규격의 볼 밸브와 결합되어 사용됩니다.
오래된 아파트의 경우 'KDP-2000'이나 'DVC-200' 같은 모델명과 혼용되어 쓰이기도 하니 밸브 몸체의 각인을 꼭 확인해야 해요.
특히 2026년 기준으로 시중에 유통되는 제품은 내구성이 약간 개선된 신형이 많습니다.
하지만 구형과 체결 부위 규격은 동일하니 걱정 안 하셔도 됩니다.
KM-50A 교체 실패의 90%는 여기서 발생합니다.
자가 교체를 시도하다가 "어? 선 색깔이 다른데?" 하고 당황하시는 분들 정말 많거든요.
기본적으로 이 모델은 3선식(Open, Close, Common)을 기반으로 하지만, 현장 상황에 따라 2선만 쓰는 경우도 있습니다.
이걸 구분 못하고 그냥 색깔 맞춰 연결하면 내부 모터가 타버리거나 쇼트가 날 수 있어요.
가장 표준적인 연결 방식으로, 온도조절기에서 열림/닫힘 신호를 각각 따로 줍니다.
제조 시기에 따라 선 색상이 조금씩 다를 수 있어, 반드시 제품 라벨의 결선도를 먼저 봐야 합니다.
일부 디지털 방식 온도조절기는 2가닥 선만 나와 있는 경우가 있습니다.
이때는 구동기 내부에서 상시 전원을 잡거나 릴레이를 써야 할 수도 있거든요.
만약 기존 구동기가 2선식인데 KM-50A(3선식)를 억지로 끼우려면 별도의 변환 어댑터나 결선 변경이 필수입니다.
전기 지식이 없다면 이 부분은 전문가에게 맡기는 게 안전하죠.
2선식 vs 3선식 배선 차이
그렇다면 내 집의 구동기가 고장 났다는 걸 어떻게 알 수 있을까요?
가장 흔한 증상은 난방을 켰는데도 밸브가 돌아가는 '위잉~' 소리만 나고 실제로는 안 움직이는 경우입니다.
내부 플라스틱 기어가 마모되어서 헛도는 현상이죠.
또는 난방을 껐는데도 밸브가 열려 있어서 난방비 폭탄을 맞기도 합니다.
아래 체크리스트로 간단히 진단해 보세요.
특히 '밸브 고착'은 구동기 문제가 아니라 배관 쪽 밸브 자체가 녹슬어서 안 돌아가는 겁니다.
이때는 구동기를 분리한 상태에서 펜치로 밸브 축을 돌려봐야 알 수 있더라고요.
손으로도 뻑뻑해서 안 돌아간다면, 구동기만 새 걸로 바꿔봤자 일주일 안에 또 고장 납니다.
이게 현장에서 가장 많이 놓치는 포인트예요.
밸브 고착 확인하는 전문가
KM-50A를 직접 교체하기로 마음먹으셨다면, 안전이 최우선입니다.
작업 전에는 반드시 싱크대 하부장의 전원 코드를 뽑거나 차단기를 내려야 합니다.
습기가 많은 싱크대 아래라서 감전 위험이 상당히 높거든요.
그리고 기존 제품을 떼어낼 때, 전선이 어떻게 연결되어 있었는지 사진을 찍어두는 것은 기본 중의 기본입니다.
구동기를 밸브에 고정할 때 너무 세게 조이면 플라스틱 하우징이 깨집니다.
반대로 너무 느슨하면 밸브 축을 제대로 못 잡아돌리죠.
손으로 더 이상 안 돌아갈 때까지 조인 후, 드라이버로 반 바퀴에서 한 바퀴 정도만 더 돌려주는 게 적당합니다.
또한, 구동기 설치 방향도 중요합니다.
물이나 습기가 배선 쪽으로 타고 들어가지 않도록 전선이 아래쪽으로 향하게 설치하는 것이 원칙입니다.
사소해 보이지만 제품 수명을 2~3년 더 늘려주는 꿀팁이죠.

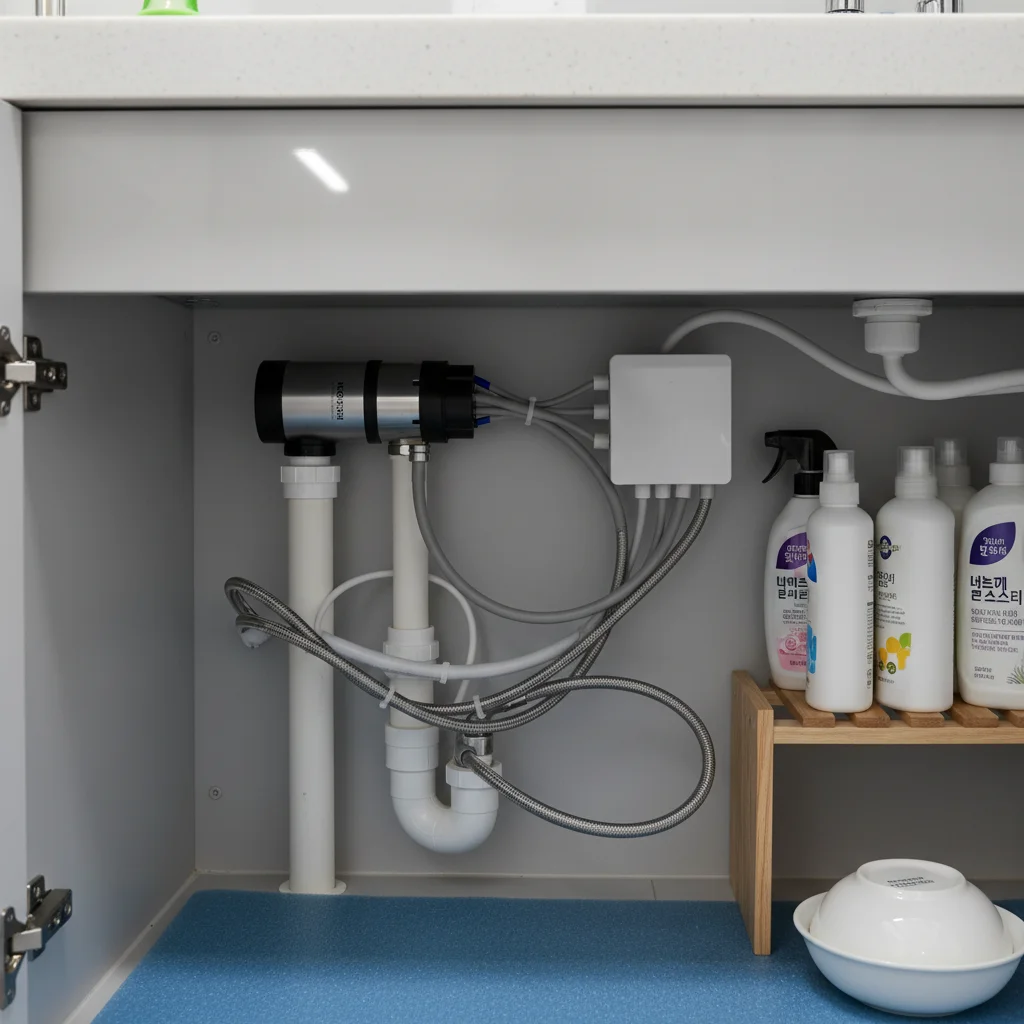

깔끔하게 설치된 구동기
KM-50A는 구조가 단순해 보이지만, 난방 효율을 결정하는 아주 중요한 부품입니다.
오늘 알려드린 배선 색상 확인, 밸브 고착 여부 체크, 전선 방향 이 세 가지만 기억하셔도 큰 문제 없이 해결하실 수 있을 겁니다.
난방비는 계속 오르는데 작은 부품 하나 때문에 새는 돈이 없도록, 이번 기회에 꼼꼼히 점검해 보시길 바랍니다.
겨울철 따뜻한 난방을 위해 지금 바로 싱크대 문을 열고 확인해 보세요.
잘 찾아오셨습니다, 이 모델은 국내 지역난방 아파트에서 가장 흔하게 볼 수 있는 대륭(Daeryung) 밸브의 핵심 부품이거든요.
단순히 교체만 하면 된다고 생각하시겠지만, 2선식과 3선식 배선 차이를 모르면 아예 작동하지 않거나 온도조절기까지 고장 날 수 있습니다.
오늘은 현장 경험 10년을 담아 KM-50A의 정확한 스펙부터 배선 연결법, 고질적인 고장 증상 해결까지 속 시원하게 알려드릴게요.
1. KM-50A, 도대체 어떤 제품일까요?
이 모델은 주로 지역난방이나 개별난방 분배기에 설치되어 난방수의 흐름을 열고 닫는 역할을 합니다.
쉽게 말해 보일러가 아무리 돌아가도 이 녀석이 문을 안 열어주면 방이 냉골인 셈이죠.
현장에서 가장 많이 묻는 게 "다른 모델이랑 호환되나요?"라는 질문입니다.
결론부터 말씀드리면, KM-50A는 왁스형 구동기와 달리 모터 방식이라 반응 속도가 빠르고 힘이 좋습니다.
아래 스펙을 먼저 확인해 보세요, 내 집에 설치된 것과 동일한지 봐야 하니까요.
| 구분 | 상세 스펙 (KM-50A) |
|---|---|
| 정격 전압 | AC 220V / 60Hz |
| 소비 전력 | 약 5W (작동 시) |
| 작동 방식 | 모터 구동 (Open/Close) |
| 회전 각도 | 90도 회전 |
보통 15A(15mm) 규격의 볼 밸브와 결합되어 사용됩니다.
오래된 아파트의 경우 'KDP-2000'이나 'DVC-200' 같은 모델명과 혼용되어 쓰이기도 하니 밸브 몸체의 각인을 꼭 확인해야 해요.
특히 2026년 기준으로 시중에 유통되는 제품은 내구성이 약간 개선된 신형이 많습니다.
하지만 구형과 체결 부위 규격은 동일하니 걱정 안 하셔도 됩니다.
2. 가장 중요한 배선 연결 (2선식 vs 3선식)
KM-50A 교체 실패의 90%는 여기서 발생합니다.
자가 교체를 시도하다가 "어? 선 색깔이 다른데?" 하고 당황하시는 분들 정말 많거든요.
기본적으로 이 모델은 3선식(Open, Close, Common)을 기반으로 하지만, 현장 상황에 따라 2선만 쓰는 경우도 있습니다.
이걸 구분 못하고 그냥 색깔 맞춰 연결하면 내부 모터가 타버리거나 쇼트가 날 수 있어요.
3선식 연결 (가장 일반적)
가장 표준적인 연결 방식으로, 온도조절기에서 열림/닫힘 신호를 각각 따로 줍니다.
- 청색 (또는 흑색): 공통선 (Common, N상)
- 적색: 열림 신호 (Open)
- 백색 (또는 황색): 닫힘 신호 (Close)
제조 시기에 따라 선 색상이 조금씩 다를 수 있어, 반드시 제품 라벨의 결선도를 먼저 봐야 합니다.
2선식 개조 연결 (주의 필요)
일부 디지털 방식 온도조절기는 2가닥 선만 나와 있는 경우가 있습니다.
이때는 구동기 내부에서 상시 전원을 잡거나 릴레이를 써야 할 수도 있거든요.
만약 기존 구동기가 2선식인데 KM-50A(3선식)를 억지로 끼우려면 별도의 변환 어댑터나 결선 변경이 필수입니다.
전기 지식이 없다면 이 부분은 전문가에게 맡기는 게 안전하죠.
3. 고장 증상과 자가 진단법
그렇다면 내 집의 구동기가 고장 났다는 걸 어떻게 알 수 있을까요?
가장 흔한 증상은 난방을 켰는데도 밸브가 돌아가는 '위잉~' 소리만 나고 실제로는 안 움직이는 경우입니다.
내부 플라스틱 기어가 마모되어서 헛도는 현상이죠.
또는 난방을 껐는데도 밸브가 열려 있어서 난방비 폭탄을 맞기도 합니다.
아래 체크리스트로 간단히 진단해 보세요.
| 증상 | 원인 및 해결책 |
|---|---|
| 작동 소음 심함 | 기어 마모 의심, 교체 필요 |
| 전혀 안 움직임 | 온도조절기 배선 단선 or 모터 사망 |
| 반만 열림/닫힘 | 밸브 고착(뻑뻑함) 확인 필요 |
특히 '밸브 고착'은 구동기 문제가 아니라 배관 쪽 밸브 자체가 녹슬어서 안 돌아가는 겁니다.
이때는 구동기를 분리한 상태에서 펜치로 밸브 축을 돌려봐야 알 수 있더라고요.
손으로도 뻑뻑해서 안 돌아간다면, 구동기만 새 걸로 바꿔봤자 일주일 안에 또 고장 납니다.
이게 현장에서 가장 많이 놓치는 포인트예요.
4. 교체 시 이것만은 꼭 지키세요
KM-50A를 직접 교체하기로 마음먹으셨다면, 안전이 최우선입니다.
작업 전에는 반드시 싱크대 하부장의 전원 코드를 뽑거나 차단기를 내려야 합니다.
습기가 많은 싱크대 아래라서 감전 위험이 상당히 높거든요.
그리고 기존 제품을 떼어낼 때, 전선이 어떻게 연결되어 있었는지 사진을 찍어두는 것은 기본 중의 기본입니다.
체결 나사 조임 토크
구동기를 밸브에 고정할 때 너무 세게 조이면 플라스틱 하우징이 깨집니다.
반대로 너무 느슨하면 밸브 축을 제대로 못 잡아돌리죠.
손으로 더 이상 안 돌아갈 때까지 조인 후, 드라이버로 반 바퀴에서 한 바퀴 정도만 더 돌려주는 게 적당합니다.
또한, 구동기 설치 방향도 중요합니다.
물이나 습기가 배선 쪽으로 타고 들어가지 않도록 전선이 아래쪽으로 향하게 설치하는 것이 원칙입니다.
사소해 보이지만 제품 수명을 2~3년 더 늘려주는 꿀팁이죠.
자주 묻는 질문 (FAQ)
Q1. KM-50A 대신 다른 회사 제품을 써도 되나요?
원칙적으로는 밸브 본체와 구동기는 같은 제조사 규격을 쓰는 게 좋습니다.체결 부위 모양과 축의 높이가 미세하게 다르기 때문이죠.
호환 제품을 쓰려면 '대륭 밸브 호환용'이라고 명시된 브라켓이 포함된 제품을 구매해야 설치가 가능합니다. 더 많은 정보 자세히 보기
Q2. 구동기에서 '딱딱' 거리는 소리가 계속 나요.
이건 내부의 리미트 스위치(Limit Switch)가 고장 나서, 밸브가 다 열렸는데도 모터가 계속 돌아가려고 할 때 나는 소리입니다.화재 위험까진 없지만 모터 과열로 이어질 수 있으니 즉시 전원을 차단하고 교체해야 합니다. 더 많은 정보 자세히 보기
Q3. 교체 비용은 어느 정도가 적정선인가요?
2026년 기준으로 자재비는 보통 4~5만 원 내외입니다.하지만 기사님 출장비와 공임비가 포함되면 개당 8~10만 원 선이 일반적입니다.
여러 개를 한꺼번에 교체하면 공임비는 조금 절약할 수 있는 셈이죠.
마무리하며
KM-50A는 구조가 단순해 보이지만, 난방 효율을 결정하는 아주 중요한 부품입니다.
오늘 알려드린 배선 색상 확인, 밸브 고착 여부 체크, 전선 방향 이 세 가지만 기억하셔도 큰 문제 없이 해결하실 수 있을 겁니다.
난방비는 계속 오르는데 작은 부품 하나 때문에 새는 돈이 없도록, 이번 기회에 꼼꼼히 점검해 보시길 바랍니다.
겨울철 따뜻한 난방을 위해 지금 바로 싱크대 문을 열고 확인해 보세요.
